Valvole per l'industria petrolifera, del gas e chimica

Le valvole Heyue consigliano il foglio di selezione nelle industrie del petrolio, del gas e dei prodotti petrolchimici

Tipo di valvola

Sottotipo

Posizionamento del settore

Logica di selezione dei tasti

Condizioni applicabili

Condizioni non-applicabili

Raccomandazioni sui materiali del corpo

Raccomandazioni su sigillatura/rifinitura

Applicazioni tipiche

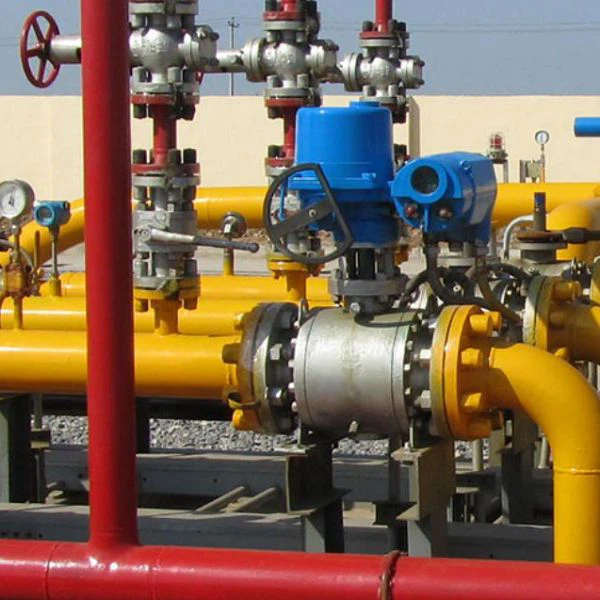

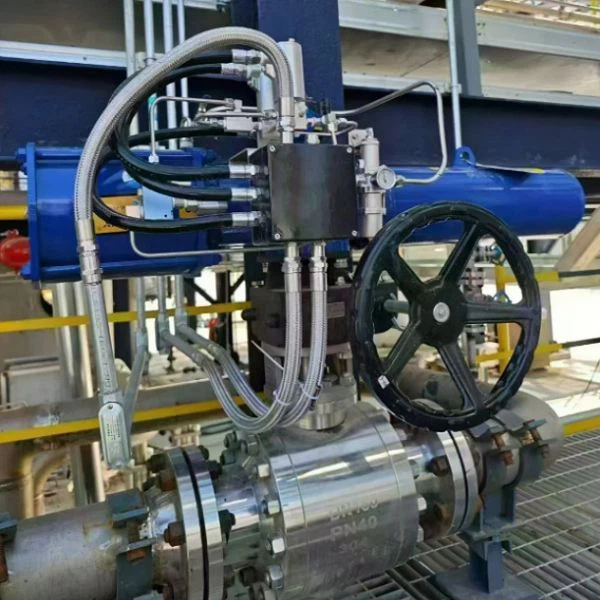

Valvola a sfera

Sfera fluttuante, Sfera con perno, Sfera a V-Porta

Valvola principale del cavallo di battaglia; adatto sia per servizio on/off che per servizio di strozzamento; altamente compatibile con l'automazione

1. Classe di pressione: utilizzare la sfera del perno per l'alta pressione (Classe 600+); sfera flottante per bassa pressione (Classe 150–300). 2. Funzione: scegli la porta V-per un controllo preciso del flusso; porta-completa per una semplice chiusura-off. 3. Mezzi: utilizzare guarnizioni-a faccia dura per i liquami; utilizzare tutte le valvole-inossidabili o rivestite per fluidi corrosivi.

Alta/bassa pressione; mezzi corrosivi o non-corrosivi; on/off o limitazione; pronto per l'automazione-

Supporti ad alta-temperatura inclini alla cokizzazione (provoca l'attaccamento alla sede); controllo del flusso ultra-fine con Cv molto basso

Standard per petrolio e gas: WCB; Servizio corrosivo: 316L, Hastelloy; Ultra-pressione elevata: acciaio forgiato

Bassa pressione: PTFE; Alta pressione/abrasivo: Lega dura; Corrosivo: PTFE, Kalrez

Oleodotti/gasdotti a lunga distanza-; trasferimento greggio/prodotto finale nelle raffinerie; miscelazione dell'alimentazione di reattori chimici; Controllo della testa pozzo dell'albero di Natale

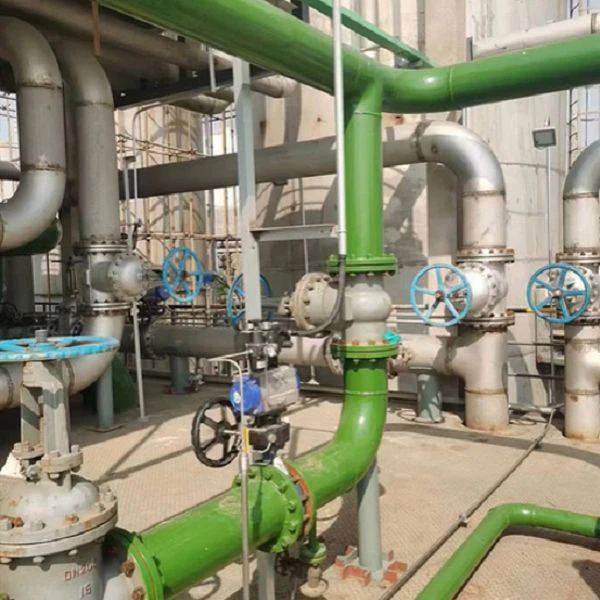

Valvola a saracinesca

Gambo ascendente, gambo non-ascendente, Porta a lastra

Valvola di isolamento dedicata-di diametro grande; essenziale per i collettori principali nei sistemi di stoccaggio e servizi di petrolio/gas

1. Dimensioni e ciclismo: preferibile per diametro grande (DN300+) e funzionamento poco frequente. 2. Installazione: utilizzare lo stelo rialzato all'aperto (indicazione visiva della posizione); stelo non-sollevante nello spazio-aree limitate. 3. Supporti: utilizzare una porta a lastre per servizi sporchi/oleosi (resistente all'erosione-).

Diametro ampio, funzionamento poco frequente, bassa-caduta di pressione richiesta; mezzi non-corrosivi o leggermente corrosivi

Ciclismo frequente; servizio di limitazione

Standard: WCB, acciaio al carbonio; Corrosivo: 316L

Alta-temperatura/alta-pressione: metallo-a-metallo, grafite flessibile; Carico medio: elastomero

Rete di ingresso/uscita del serbatoio dell'olio; linee principali in condotte-a lunga distanza; collettori acqua/vapore di raffreddamento negli impianti chimici

Valvola a globo

Globo (diritto), Angolo, Y-Tipo, Tre-Vie

Valvola di strozzamento di precisione per piccoli/medi alesaggi; fondamentale per il controllo dei parametri di processo

1. Funzione e layout: dritto per la strozzatura generale; tipo ad angolo sui gomiti dei tubi (riduce i raccordi). 2. Classe di servizio: acciaio forgiato per alta-temperatura/alta-pressione; inossidabile per fluidi corrosivi. 3. Percorso del flusso: utilizzare tre-vie per miscelare/deviare i flussi.

Alesaggio piccolo/medio; necessario un controllo preciso del flusso/pressione; media-alta pressione; mezzi non-corrosivi o leggermente corrosivi

Foro grande (DN200+); requisiti di bassa-caduta di pressione-

Alta pressione: acciaio forgiato; Standard: acciaio al carbonio; Corrosivo: 316L

Alta temperatura: tenuta metallica; Ambiente/corrosivo: PTFE; Norma: elastomero

Lato raffineria-prelievo da colonne di distillazione; dosaggio acido/base in impianti chimici; iniezione acqua/polimeri in testa pozzo

Valvola a farfalla

Concentrico, Singolo-Spostamento, Triplo-Spostamento

Valvola economica a-grande diametro per servizi a bassa-pressione; scelta primaria per sistemi ausiliari e di utilità

1. Pressione e dimensioni: Ideale per Classe inferiore o uguale a 150 e DN300+. 2. Sigillatura: Concentrica per fluidi puliti; tripla-spostatura in metallo-sede per l'arresto-a tenuta di bolle. 3. Corrosione: utilizzare un corpo rivestito (ad es. PTFE) per sostanze chimiche aggressive.

Foro grande, bassa pressione, funzionamento poco frequente; mezzi puliti o leggermente corrosivi; regolazione grossolana del flusso

Alta pressione (Maggiore o uguale alla Classe 300); alta temperatura; controllo preciso di mezzi abrasivi/fortemente corrosivi

Standard: ferro duttile; Corrosivo: 316L, rivestito in PTFE-; Alta temperatura: acciaio al carbonio

Mezzi puliti: EPDM; Alta temperatura: tenuta metallica; Corrosivo: PTFE

Collettori di piena nei giacimenti petroliferi; circuiti dell'acqua di raffreddamento; linee dell'acqua antincendio nei serbatoi; linee del gas di sfiato/flare

Valvola di ritegno

Oscillazione, sollevamento, silenzio (doppia-piastra)

Valvola di sicurezza antiriflusso; obbligatorio allo scarico della pompa/compressore

1. Dimensioni e pressione: oscillazione per foro grande/bassa pressione; sollevamento per fori piccoli/alta pressione. 2. Tipo di sistema: utilizzare sistemi idrici con controllo silenzioso (previene i colpi d'ariete). 3. Mezzi: acciaio inossidabile per servizi corrosivi.

Tutte le classi di pressione in cui è necessario impedire il riflusso (ad es. uscite di pompe/compressori, linee di ritorno)

Applicazioni che richiedono una regolazione attiva del flusso

Standard: WCB, acciaio al carbonio; Corrosivo: 316L; Bassa pressione: ferro duttile

Alta-temperatura/alta-pressione: tenuta metallica; Bassa pressione: Elastomero; Tipo silenzioso: Gomma sintetica

Linee di scarico pompe/compressori; stazioni di pompaggio di condutture; linee di riciclo dell'alimentazione del reattore

Valvola di controllo

Singolo-posto, doppio-posto, gabbia, rotante eccentrico

Dispositivo principale per un controllo preciso del processo; ha un impatto diretto sulla qualità del prodotto e sulla stabilità operativa

1. Pulizia: sede-unica per fluidi puliti; doppia-sede per ΔP. 2. elevato Mezzi: rotativo eccentrico per liquami; gabbia per servizi soggetti a vibrazioni-. 3. Controllo: abbinamento con attuatore elettrico/pneumatico; supporta il segnale 4–20 mA.

Controllo preciso di flusso/pressione/temperatura; integrato in sistemi-a circuito chiuso; ampia compatibilità multimediale

Solo servizio semplice on/off

Corrosione standard: 316L; Corrosione forte: Hastelloy, titanio; Alta temperatura: acciaio-resistente al calore

Abrasivo: lega dura; Corrosivo: PTFE; Alta temperatura: tenuta metallica

Controllo alimentazione cracker catalitici nelle raffinerie; regolazione della temperatura/pressione del reattore; gestione della pressione di strozzatura della testa pozzo
